DANSK
AFSNIT 2 - INSTALLATION
V. INSTALLATION AF TRANSPORTBÅND
BEMÆRK
Båndtransportører med to bånd kan kun installeres fra den
ende af ovnen
med drivmotoren.
Båndtransportører med et bånd kan indsættes i begge ender
af ovnen. Hvis den skal installeres fra den ende af ovnen
uden
drivmotoren, skal drivkædehjultandens samling aftages.
For at aftage drivkædehjulstanden (hvis det er nødvendigt)
løsnes stilleskruen på transportbåndets flange som vist på figur
2-7. Derefter trækkes kædehjultandssamlingen lige ud.
1. Løft transportbåndet og anbring det i ovnen som vist på
figur 2-8.
2. Bliv ved med at flytte transportbåndet ind i ovnen indtil
stativet rager lige meget ud af hver ende af ovnen (ca.
457mm).

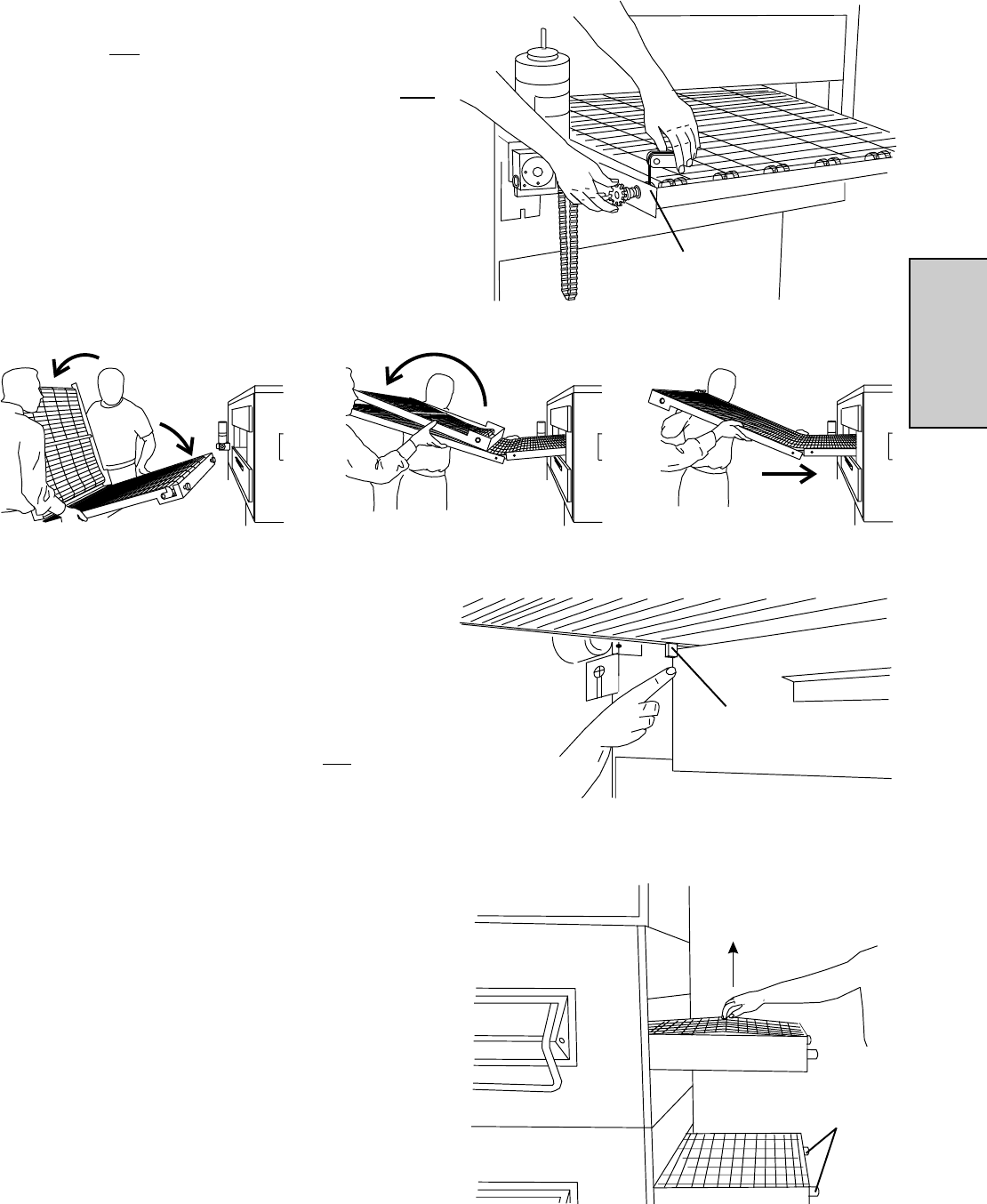

Figur 2-8 - Isætning af transportbåndet
3. Kontroller at holderne på undersiden af transportbåndets
stativ hviler sikkert mod slutmufferne i den nederste ende,
som vist på figur 2-9.
BEMÆRK:
Hver ovn har holdeklemmer i bunden af transportbåndets
stativ, som vist på figur 2-9. Klemmerne findes kun på
stativets venstre side (driv).
4. Når transportbåndet er anbragt korrekt, skal det kontrolleres,
at transportbåndet har bevægefrihed ved at trække i det ca.
60-90 cm med fingrene. Transportbåndet
skal bevæge sig
frit.
5. Hvis drivkædetandhjulet blev aftaget, da transportbåndet
blev installeret, skal det nu sættes på igen.
6. Installer drivkæden mellem transportbåndets
drivkædehjulstand og motorens kædehjulstand. For at
installere kæden er det nødvendigt at løfte transportbåndets
drivende let. Drivmotoren og kædehjulstanden vises på
figur 2-7.
7. Installer dækslet til transportbåndets drivmotor og stram
hængeskruen (på ovnens bagvæg).
8. Kontroller transportbåndets spænding som vist på figur
2-10. Båndet skal løfte sig mellem 75-100mm.
TRANSPORTBÅNDET MÅ IKKE OVERSPÆNDES.
BEMÆRK:
Hvis det er nødvendigt, kan remspændingen justeres ved
at dreje på transportbåndets justeringsskruer, som sidder
på løberullens (højre) side af transportbåndet. Se figur
2-10.
Figur 2-9 - Transportbåndets holdere
Figur 2-10 - Kontrol af transportbåndets spænding
75-100mm
lodret udsving
Holdeklemme
Figur 2-7 - Aftagning af transportbåndets
drivkædehjulstand
Transportbåndets
flangestilleskrue løsnes,
derefter trækkes lige ud
Transportbåndets
strammeskruer
(kun i løberullens
ende)
