Cleveland Range KET-3-T Hot Beverage Maker User Manual



14

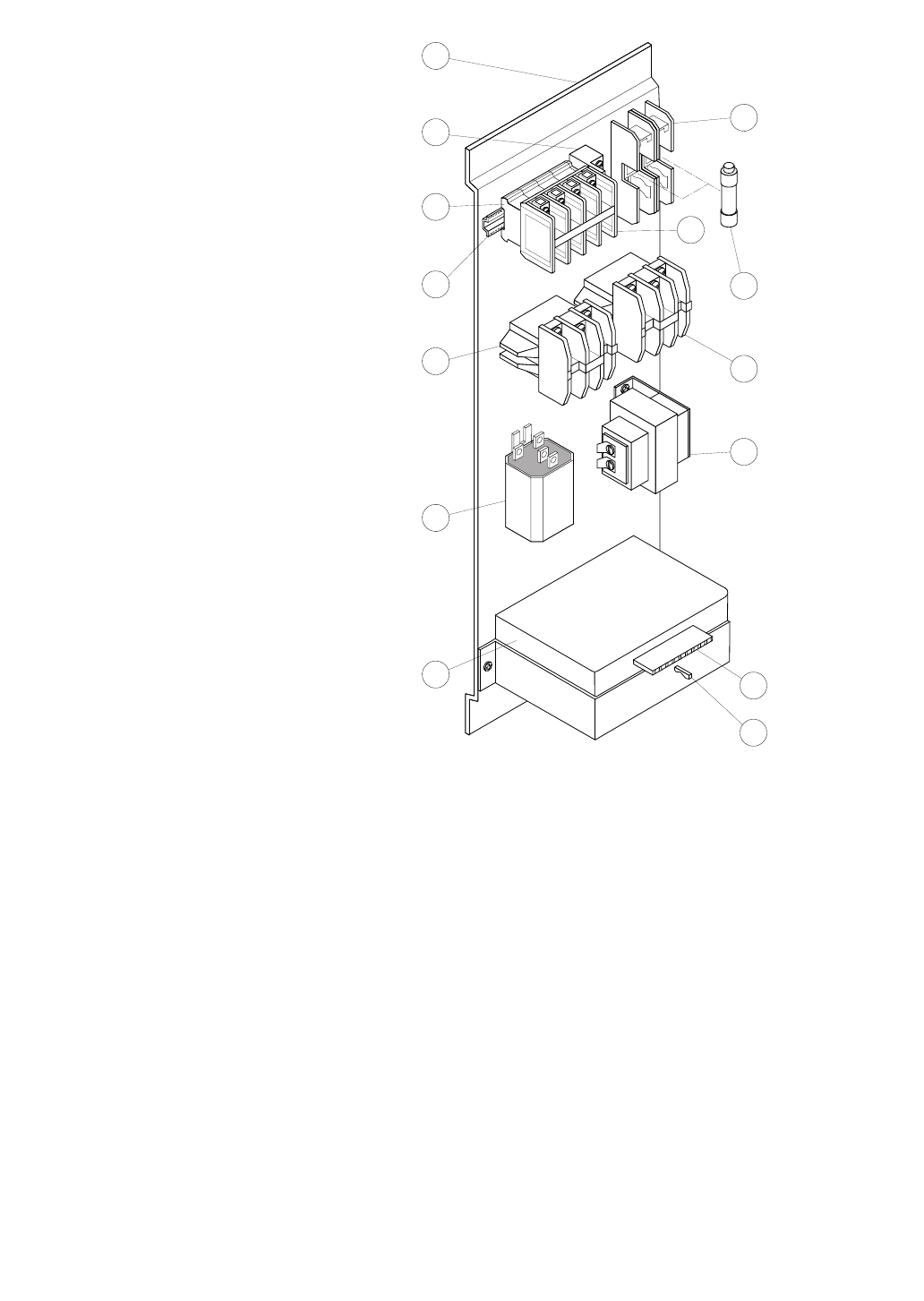

ELECTRICAL PANEL
ITEM NO. PART NO. DESCRIPTION QTY.
Single / Twin
1. KE54761 Terminal Block Mounting Strip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
2. SK50055-1 Terminal Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 / 6
3. SK50054-2 Terminal Block End Anchor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
4. SK50054-1 Terminal Block End Barrier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
5. KE50753-7 Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
6. KE50749-2 Contactor, 208-240v . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 / 4
7. KE51139-1 Fuse Holder (480v only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 / 4
8. KE52936-1 Fuse (480v only) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 / 4
9. KE53838-21 Transformer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
10. KE00458 Kettle Control Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
11. KE51225 Edge Connector, 10 Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
12. KE51226 Wire Connector Terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 / 20
13. KE50343-1 Component Mounting Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/ 2
1
8
6
11
12
9
7
4
2
6
5
10
3
13
ELECTRICAL PANEL
