Bravetti 524-15B Mixer User Manual



50
TO MOTOR
PORT B
REF. NO PART NO. DESCRIPTION QTY.
1 874071 CONVEYOR MOTOR PLATE WELDMENT .........................1
2 781329 HYD. HOSE ASSY 3/8” X 125” (3/8”MP ENDS) ...................1
3 781328 HYD. HOSE ASSY 1/2” X 128” (1/2”MP ENDS) ...................2
4 781327 HYD. HOSE ASSY 1/2” X 56” (1/2”MP ENDS) .....................2
5 781236 HYD. HOSE ASSY 3/8” X 112” (3/8”MP ENDS) ...................1
6 409916 WOODRUFF KEY 1/4” X 1”....................................................1
7 368608 FITTING, 1/2”MP X 1/2”FP X 1/2”FP TEE.............................3
8 368118 FITTING, 7/8”MOR X 1/2”FPSW ............................................2
9 368031 FITTING, 1/2”MP X 1/2”FPSW 90° .........................................4
10 368028 FITTING, 1/2” X 3/8”FPSW .....................................................2
11 368007 FITTING, 3/8”MP X 3/8”FPSW 90° .109” ORFICE ................2
12 364060 HYDRAULLIC CYLINDER 2” X 16” .....................................1
13 362283 HYDRAULIC FLOW CONTROL VALVE..............................1
14 362240 BALL CHECK VALVE 1/2”FP X 1/2”FP................................1
15 360009 HYDRAULIC MOTOR, 9.7 CI .................................................1
16 332654 KEY, 1”ID X 2”OD X 3”LTB CPLG W/1/4” ...........................1
17 310805 CLOSE NIPPLE, 1/2”................................................................1
CONVEYOR CYLINDER
11
A
B
10
TO
MOTOR
TO
TRACTOR
FRONT
END SHEET
TO CONV UP
TO CONV
DOWN
TO
TRACTOR
9
3
5
10
13
3
2
7
9
3
4
7
17
14
9
4
8
6
1
11
12
11
2
15
16
7
9
4
8

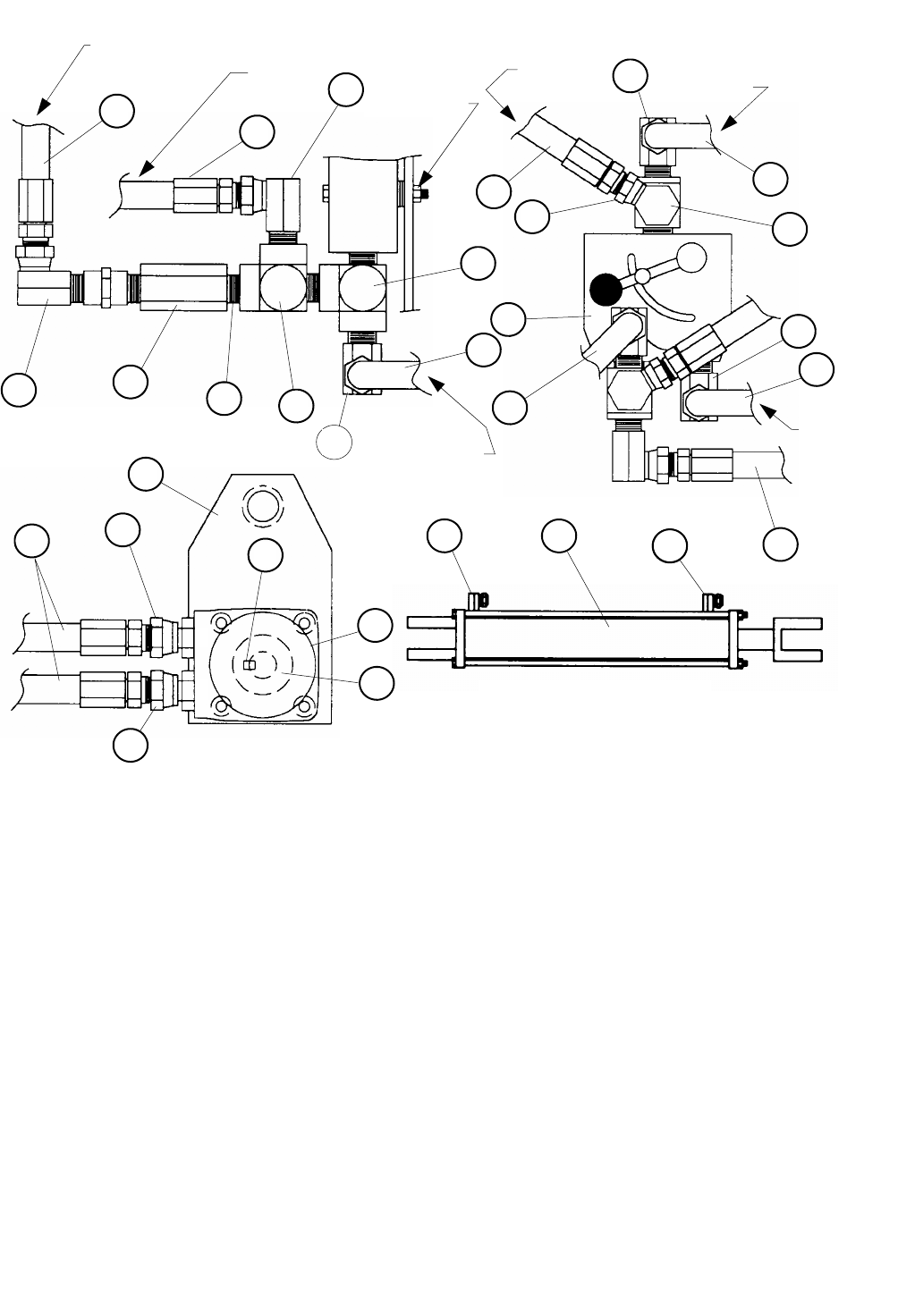

CHAIN CONVEYOR HYDRAULIC ASSEMBLY
