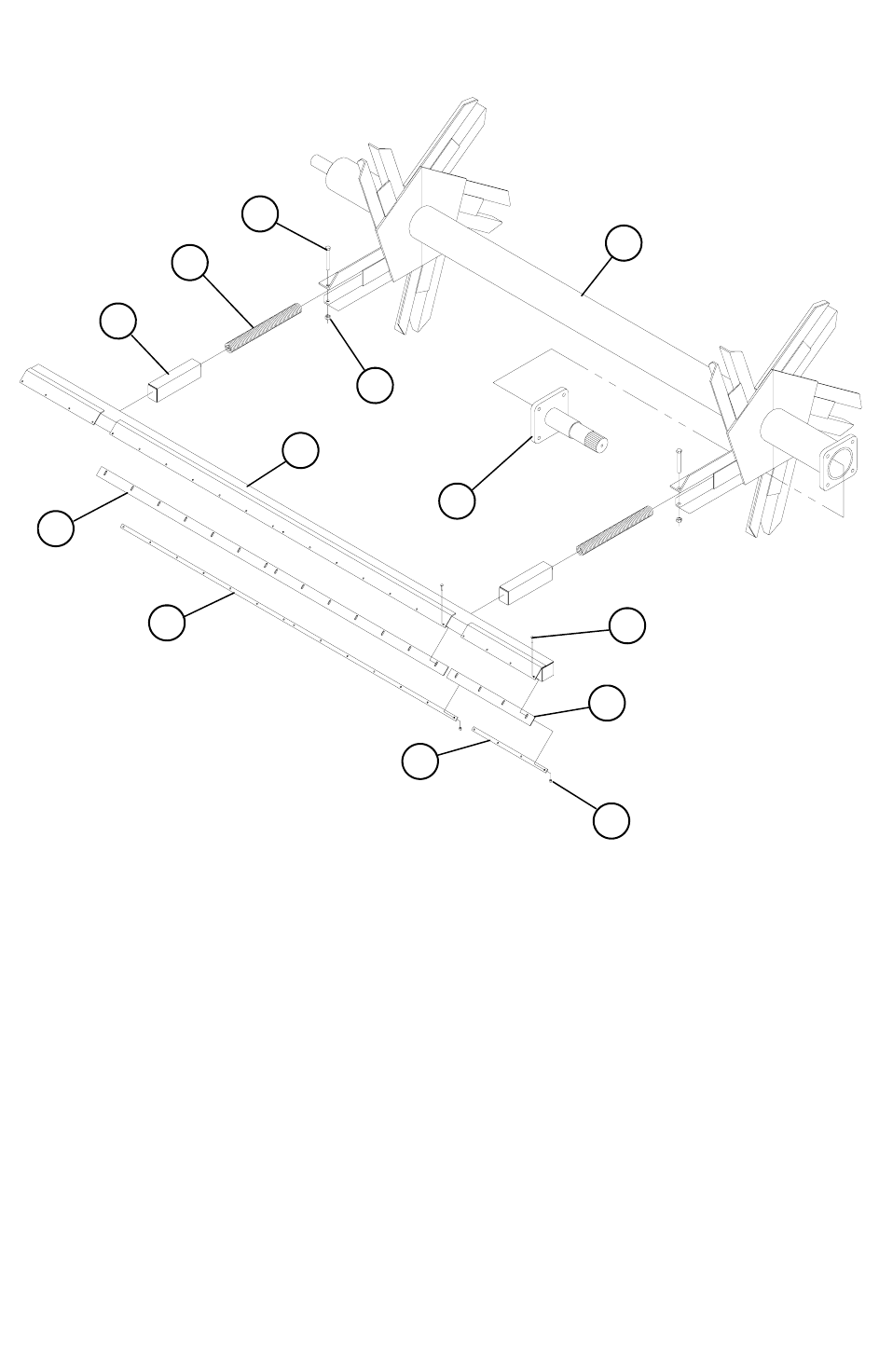

5 ARM ROTOR ASSEMBLY
(FROM SERIAL #890573481 TO PRESENT)
REF. NO PART NO. DESCRIPTION QTY.
1 850248 524 5-ARM ROTOR WELDMENT ..........................................1
2 850125 524 WIPER TUBE WELDMENT .............................................5
3 850007 ROTOR SPRING COVER WELDMENT................................10
4 150344 END WIPER STRAP................................................................10
5 189343 CENTER WIPER STRAP.......................................................... 5
6 150346 END PLASTIC WIPER ............................................................10
7 150345 CENTER PLASTIC WIPER......................................................5
8 410005 2 1/2” x 24” X .410” COMPRESSION SPRING ..................... 10
9 406489 5/8”-10 x 6” HHCS ...................................................................10
10 400912 3/4”-10 HEX CTR LOCKNUT.................................................10
11 401106 3/8”-16 NYLOCK HEX NUT..................................................110
12 405654 3/8”-16 x 1-1/4” HHCS............................................................110
13 850544 ROTOR SHAFT FLANGE WELDMENT ................................1
14 750030 WIPER ASSEMBLY (INCLUDES #’s 2,4,5,6,7,11 &12).....5
