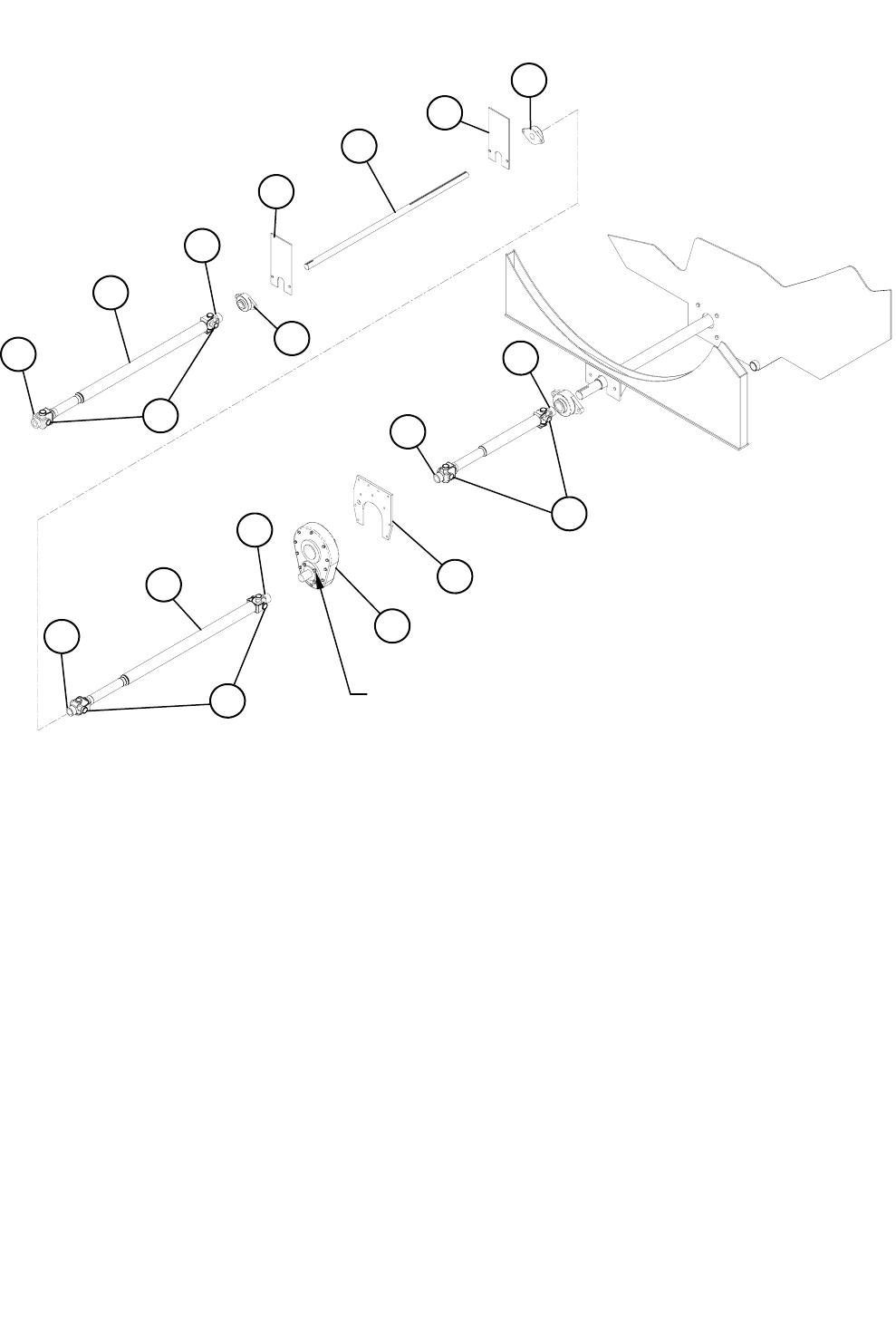

524 TRUCK DRIVELINE ASSEMBLY
REF. NO PART NO. DESCRIPTION QTY.
1 780486 1280 DRIVESHAFT ASSY. 1-1/4” x 1-3/8” ............................. 1
A 338420 1-1/4” SPICER YOKE............................................................... 1
B 338435 SPICER 1280 CROSS KIT....................................................... 2
C 338053 SPICER DRIVESHAFT SPLINE TUBE ASSY ......................... 1
D 338422 1-3/8” SPICER YOKE............................................................... 1
2 183327 TRUCK JACKSHAFT 1-3/8”..................................................... 1
3 340221 1-3/8” FX3W222E 2-BOLT FLANGE BEARING ...................... 2
4 183319 TRUCK JACKSHAFT BRACKET ............................................. 2
5 780494 1280 DRIVESHAFT ASSY 1-3/8” x 1-3/8” ............................... 1
A 338422 1-3/8” SPICER YOKE............................................................... 2
B 338435 SPICER 1280 CROSS KIT....................................................... 2
C 338053 SPICER DRIVESHAFT SPLINE TUBE ASSY ......................... 1
6 344023 3:1 HUB CITY GEARBOX........................................................ 1
7 183251 GEARBOX PLATE ................................................................... 1
8 338042 W-2400 385560 DRIVESHAFT ................................................ 1
A 338449 W-2400 YOKE 1-3/4” RB, 1/2 SET SCREW ............................ 1
B 338443 W-2400 312410 CROSS KIT ................................................... 2
C 338451 W-2400 1-3/4” RB YOKE, SET SCREW & BOLT .................... 1
1D
1B
1A
1C
3
4
2
4
3
5A
5A
5C
5B
6
7
CHECK OIL HERE
8B
8A
8C
ITEMS 1 & 5 ARE CUT TO LENGTH
AND WELDED AT INSTALLATION.
