Installation
33
Branchemen t de Gaz
RETENUE DU TUYAU DE GAZ
Si le four est monté sur roulettes, un connecteur
commercial flexible ayant un diamètre intérieur
minimum de 1,9 cm (3/4”) doit être utilisé avec un
dispositif de connexion rapide.
La retenue, fournie avec le four, doit servir à limiter
les mouvements de l’unité de façon qu’aucune
tension ne soit placée sur le connecteur flexible.
Quand la retenue est entièrement étendue, le con-
necteur doit être facile à installer et à connecter ra-
pidement.
Ce dispositif (qui consiste en un câble de gros cal-
ibre) doit supporter une charge d’épreuve de
1,000 lb. (453 kg) et doit être accroché au mur
pour empêcher d’endommager celui-ci. NE vous
servez PAS de la canalisation de gaz ni d’une
canalisation d’électricité pour y accrocher l’extré-
mitéfixéeàdemeuredudispositifderetenue!Ser-
vez-vous de boulons d’ancrage dans le béton ou
les parpaings. Sur les murs en bois, utilisez des
tire-fond à bois à résistance élevée que vous en -
foncez dans les montants du mur.

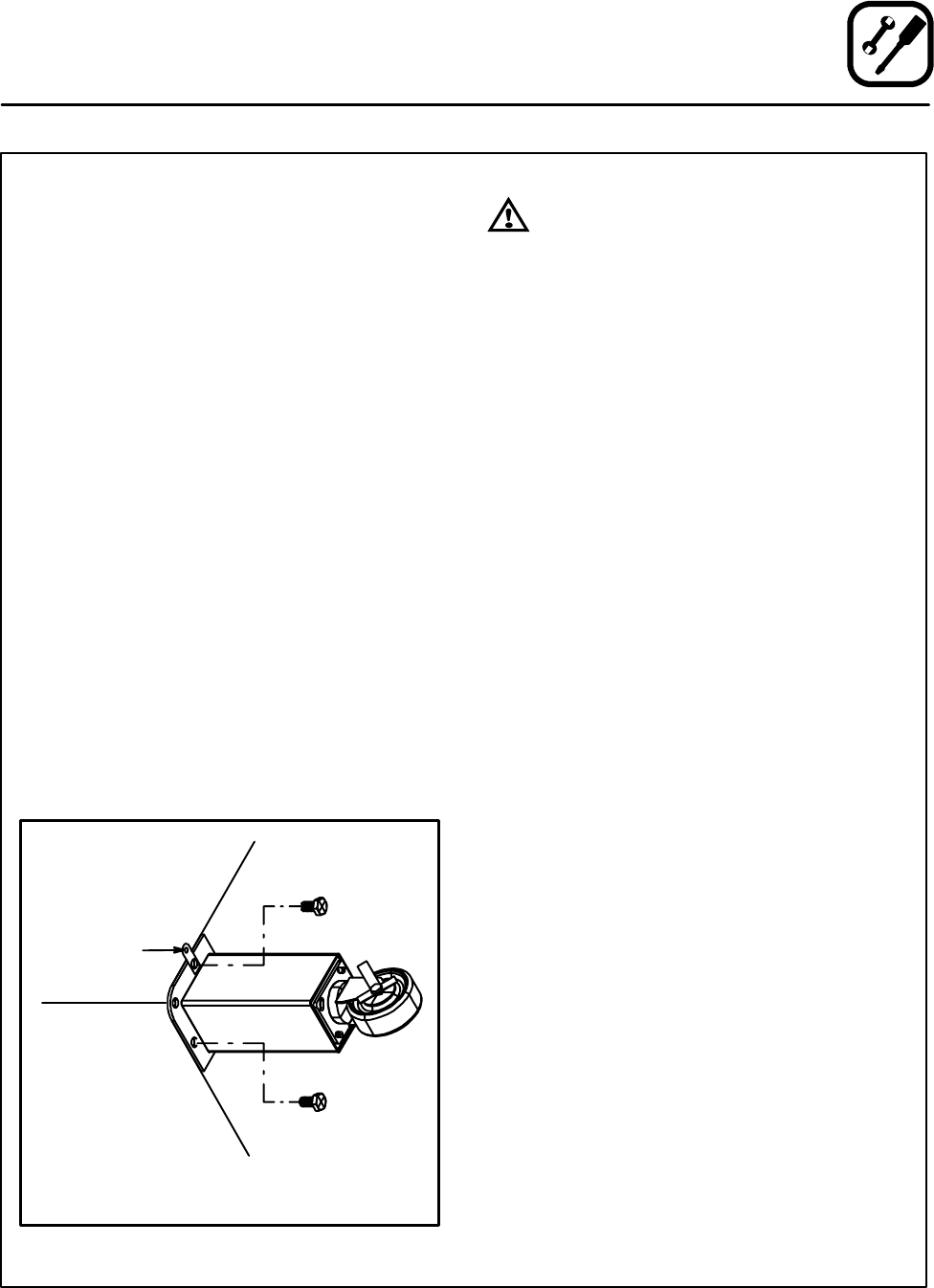

1. Monter la cornière fournie sur le boulon du
pied j uste au-dessous de l’arrivée de gaz. Voir
Figure 16.
2. Fixer l’attache sur le câble de retenue sur la
cornière.
Arrière du four
Cornière de retenue
du câble
Unité à deux fours superposés montrée.
Utiliser le même procédé pour les unités simples avec
des pieds de 64 cm (25”).
Figure 16
AVERTISSEMENT!!
Si la retenue est déconnectée, quelqu’en
soit la raison, elle doit être reconnectée
quand le four estremis àsa position d’o ri -
gine.
Installations aux États--Unis et au Canada
Le coupleur doit être conforme à la Norme Appli -
cable aux Coupleurs pour Appareils à Gaz Mo-
biles, ANSI Z21.69 ou Coupleurs pour Appareils à
Gaz Mobiles CAN/CGA-6.16.Ilconvientd’utiliser
également un dispositif de débranchement rapide
conforme à la Norme Applicable aux Dispositifs de
Débranchement Rapide pour Combustibles Ga-
zeux, ANSI Z21.41 ou Dispositifs de Débranche -
ment Rapide pour Combustibles Gazeux CAN
1-6.9. Une entrave fixée à une surface immobile
doit être prévue pour limiter le mouvement du four
et éviter les tensions au niveau du connecteur.
