53
Branchemen t de Gaz
RÉGLAGEETTESTDEPRESSION
Chaque section du four o père à régime nominal
de 27,500 BTU/ heure (8.1 kW) (29 MJ) ou 24,500
BTU/heur (10.1 kW) (36 MJ). Tous les fours sont
régl és en usine en fonction du type de gaz spécifié
sur la plaque signalétique.
Pression à l’entrée
Gaz Naturel Gaz Propane
Min Max Min Max
W.C. 7.0 10.5 11.0 13.0
kPa 1.43 2.61 2.74 3.23
Pression au collecteur
Gaz Naturel Gaz Propane
W.C. 3.5 10.0
kPa .87 2.49
D
Pression à l’entrée --- P ress i on d u gaz d ’ a r ri-
vée, avant l’entrée du four.
D
Pression au Coll e cteur --- P ress ion d u g a z à
l’entrée du ou des brûleurs principaux.
D
Min --- Pression recommandée pour le fonction-
nement du four.
D
Max --- Pression maximale à laquelle le fabricant
garantit le fonctionnement du four.
Pour maintenir la bonne pression de gaz, chaque
four est livré avec un régulateur. Le régulateur est
essentielpour le fonctionnement correct du four et
il ne doit pas être retiré. Il est préréglé pour alimen-
ter le four avec une pression de gaz naturel au col-
lecteur de 0,87 kPa (3,5” WC [à la colonne d’ eau])
et une pression de propane au collecteur de 2,50
kPa (10,5 WC).
NE PAS INSTALLER DE RÉGULATEUR SUPPLÉ-
MENTAIRE OÙ LE FOUR SE CO NNECTE SUR
L’ALIMENTATION DE GAZ SAUFSI LA PRESSION
D’ENTRÉE EST AU---DESSUS DU MAXIMUM.
Avant le raccordement du four, veillez à bien pur-
ger les conduites de gaz de toutes rognures mé-
talliques, limaille, bavures d’enduit et autres dé-
bris. A près le raccordement, vérifiez la pression
du gaz.
Le four et sa vanne d’ arrêt individuelle doivent être
déconnectés du système d’alimentation en cas de
test des conduites à pression manométrique su-
périeure à 1/2 psi (13.85 po à la colonne d’eau ou
3.45 kPa).
En cas de test à pression manométrique de 1/2 psi
(13.85poàlacolonned’eauou3.45kPa)oumoin-
dre, le four doit être isolé du système par la ferme-
ture de sa vanne d’arrêt manuelle individuelle.

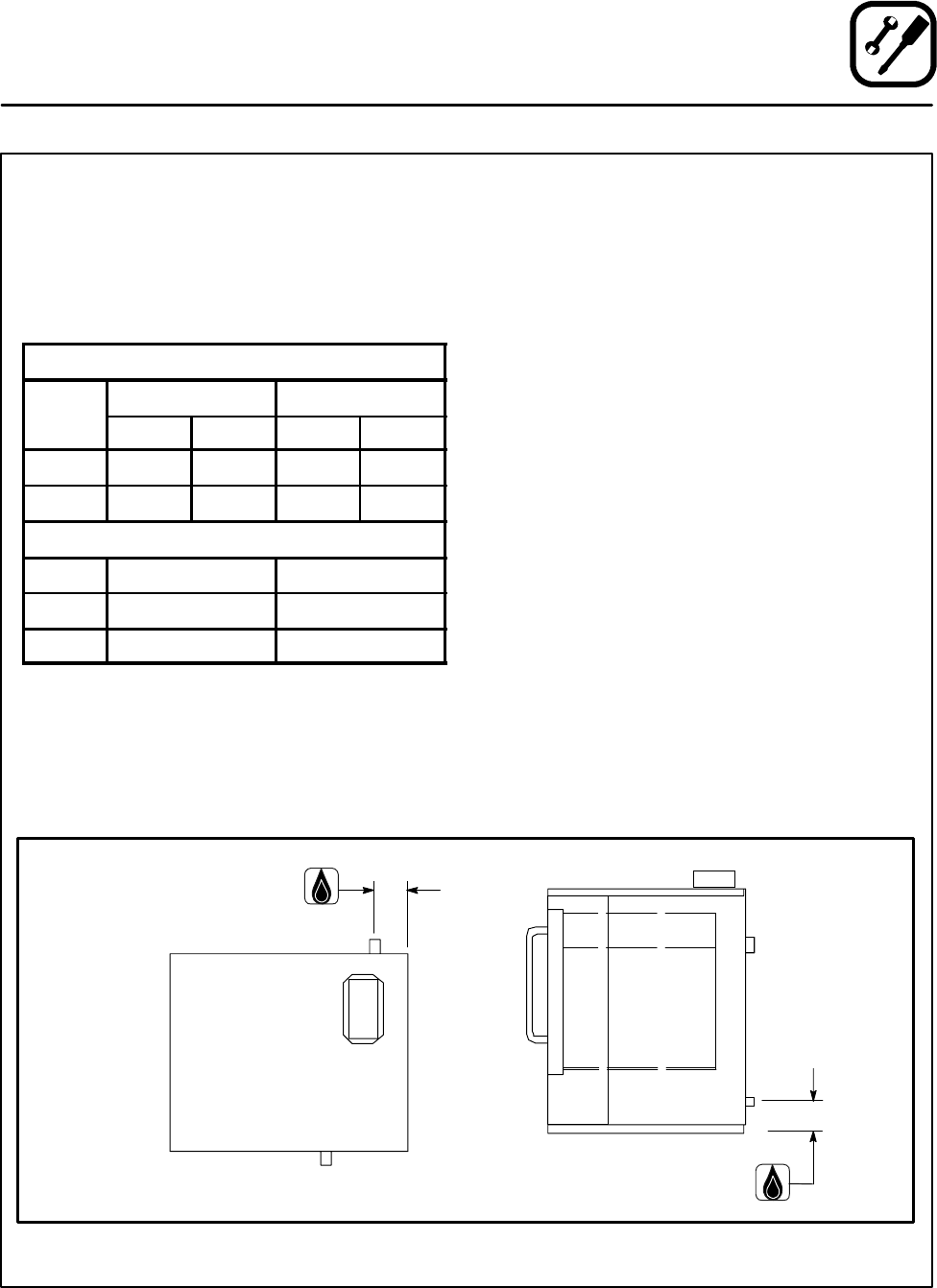

Branchement de Gaz 101.6 mm (4”)
Branchement de Gaz 69.9 mm (2.75”)
Figure 9
